南阳新威机电有限公司教你轻松认识电机IP防护等级知识!

来源:泵阀之家 时间:2017-12-09 13:34:49 浏览次数:

IP(INGRESS PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草,将电器依其防尘防湿气之特性加以分级。这里所指的外物含工具,人的手指等均不可接触到电器内之带电部分,以免触电。IP防护等级是由两个数字所组成,第1个数字表示电器防尘、防止外物侵入的等级,第2个数字表示电器防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。

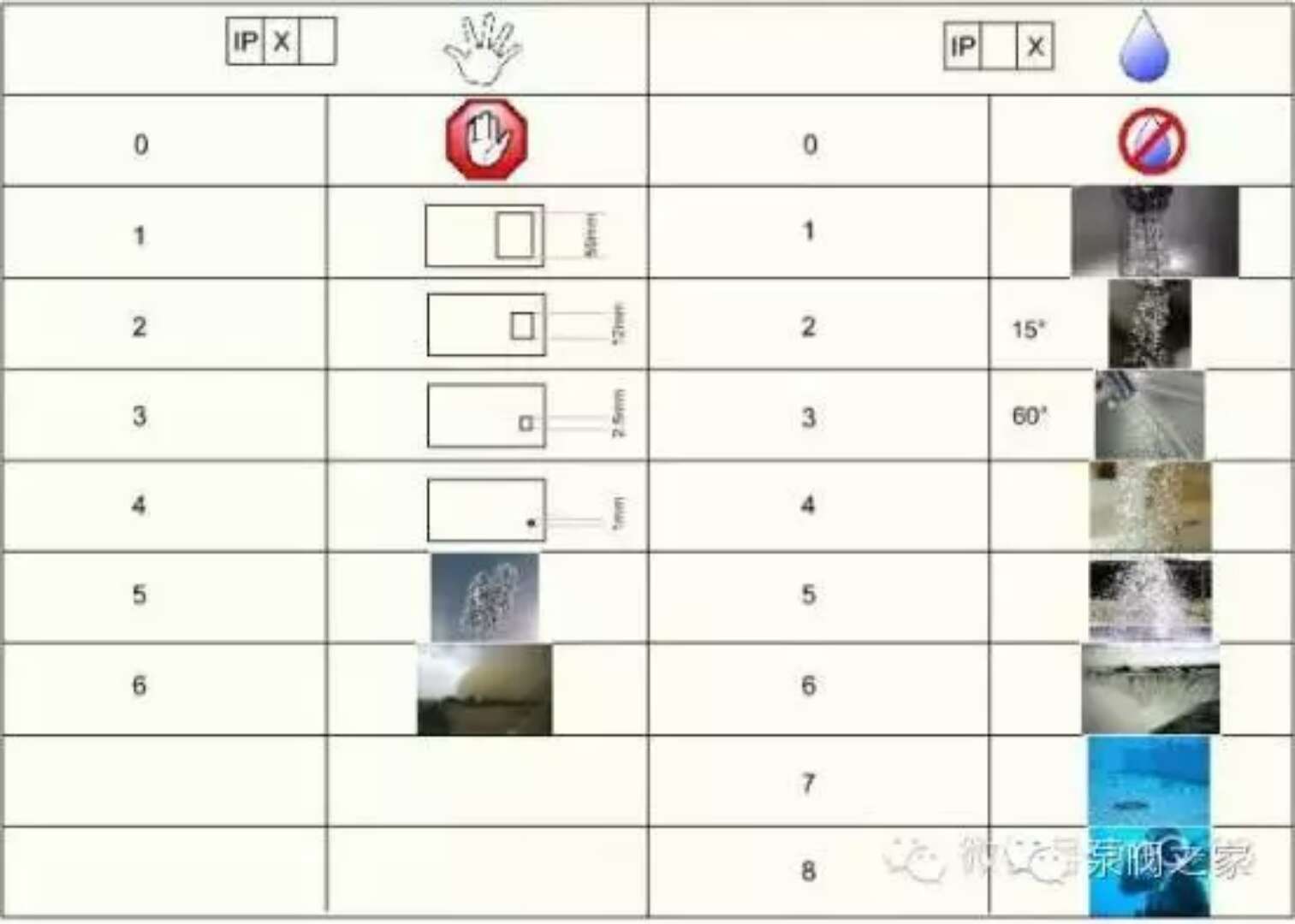

IP防护等级表示方法概述

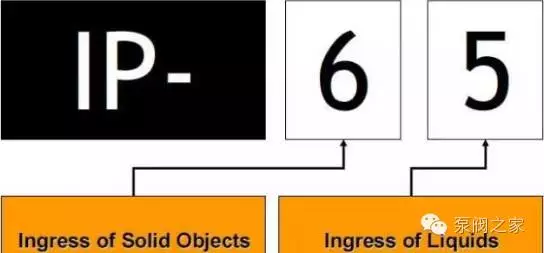

防护等级多以IP后跟随两个数字来表述,数字用来明确防护的等级。

第一位数字表明设备抗微尘的范围,或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级,最高级别是6;

第二位数字表明设备防水的程度。代表防止进水的等级,最高级别是8。

如电机的防护等级IP65,防护等级IP55等等.

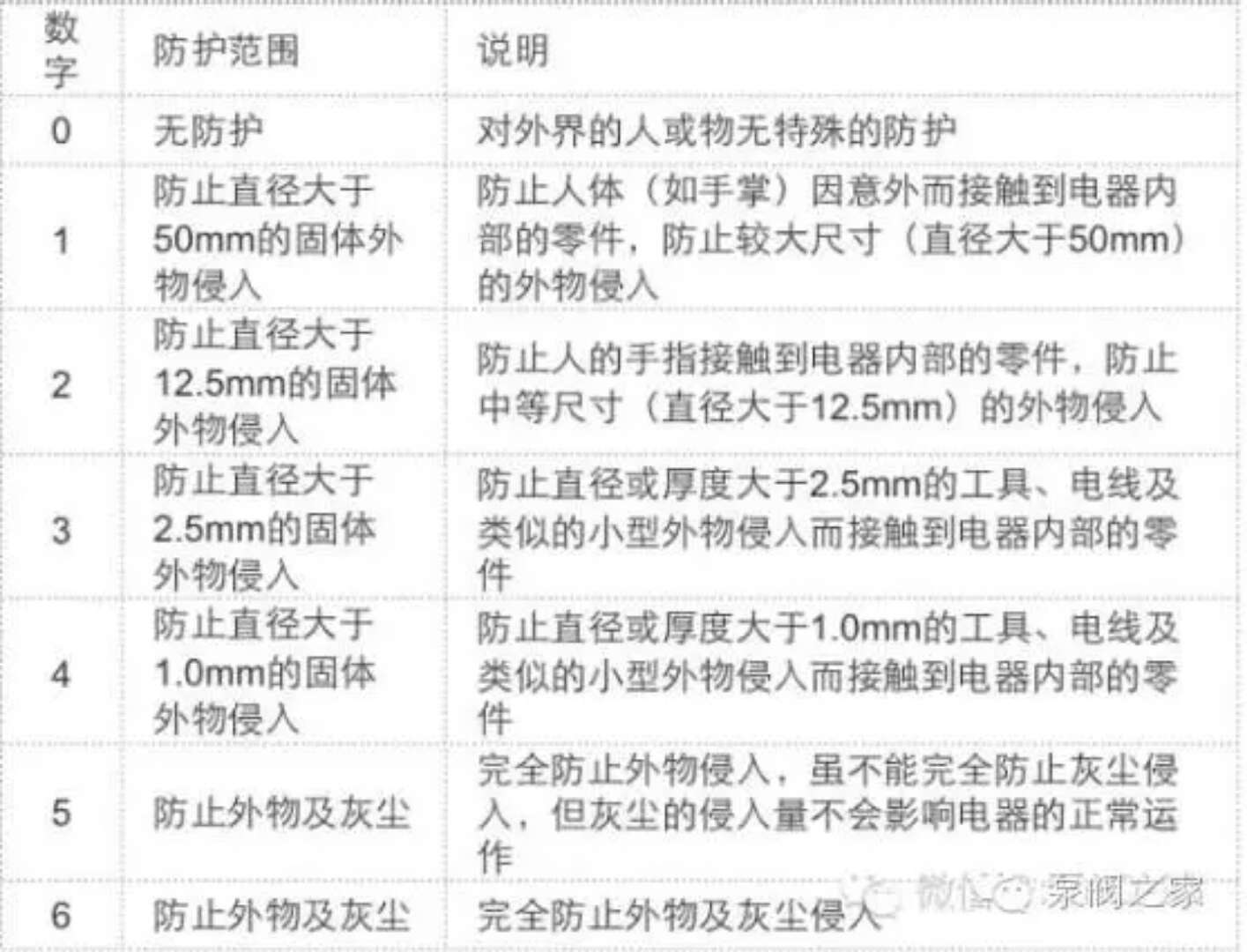

IP后第一位数字:防尘等级

接触电气设备保护和外来物保护等级(第一个数字)

第一个数字 防尘防护范围

0 无防护

1 防护50mm直径和更大的固体外来体探测器,球体直径为50mm,不应完全进入

2 防护12.5mm直径和更大的固体外来体探测器,球体直径为12.5mm,不应完全进入

3 防护2.5mm直径和更大的固体外来体探测器,球体直径为2.5mm,不应完全进入

4 防护1.0mm直径和更大的固体外来体探测器,球体直径为1.0mm,不应完全进入

5 防护灰尘 不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害

6 灰尘封闭 柜体内在20毫巴的低压时不应进入灰尘


注:探测器的直径不应穿过柜体的孔

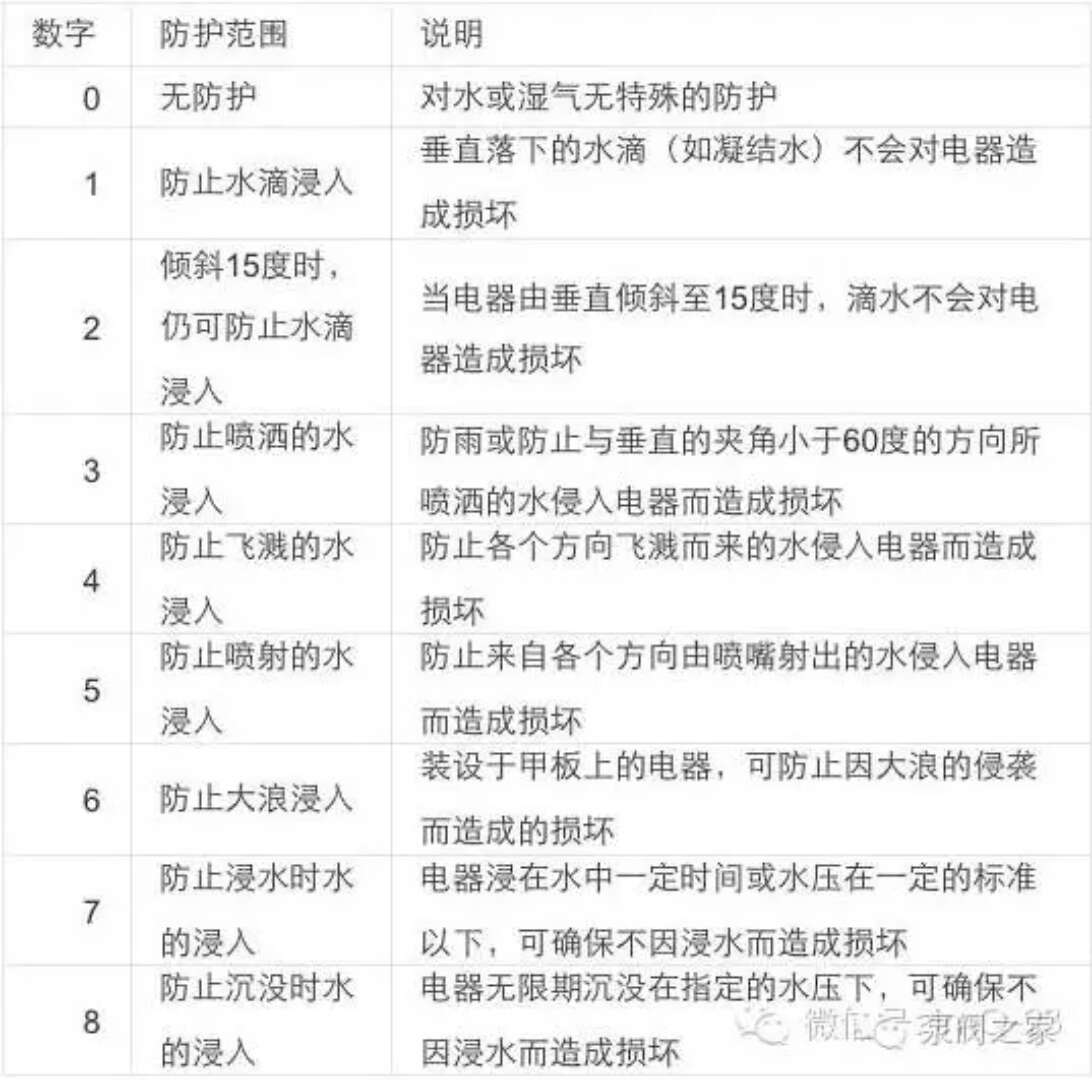

IP后第二位数字:防水等级

电气设备防水保护等级(第二个数字)


第二个数字 防水防护范围

0 无防护 -

1 水滴防护 垂直落下的水滴不应引起损害

2 柜体倾斜15度时,防护水滴 柜体向任何一侧倾斜15度角时,垂直落下的水滴不应引起损害

3 防护溅出的水 以60度角从垂直线两侧溅出的水不应引起损害

4 防护喷水 从每个方向对准柜体的喷水都不应引起损害

5 防护射水 从每个方向对准柜体的射水都不应引起损害

6 防护强射水 从每个方向对准柜体的强射水都不应引起损害

7 防护短时浸水 柜体在标准压力下短时浸入水中时,不应有能引起损害的水量浸入

8 防护长期浸水 可以在特定的条件下浸入水中,不应有能引起损害



国际工业标准的IP防水等级和日本工业标准的JIS防水等级是接近的,分0-8的9级。


防水等级 (第二个X表示)

0 :没有保护

1 :水滴滴入到外壳无影响

2 :当外壳倾斜到 15 度时,水滴滴入到外壳无影响

3 :水或雨水从 60 度角落到外壳上无影响

4 :液体由任何方向泼到外壳没有伤害影响

5 :用水冲洗无任何伤害

6 :可用于船舱内的环境

7 :可于短时间内耐浸水(1m)

8 :于一定压力下长时间浸水

例:有秤或显示仪表标示为IP65,表示产品可以 完全防止粉尘进入及可用水冲洗无任何伤害。


认识电子产品的防水等级JIS(IPX)

0 无保护

1 防滴I型 垂直落下的水滴无有害的影响

2 防滴Ⅱ型 与垂直方向成15“范围内落下的水滴无有害的影响

3 防雨型 与垂直方向成60度范围内降雨无有害的影响

4 防溅型 受任意方向的水飞溅无有害的影响

5 防喷射型 任意方向直接受到水的喷射无有害的影响

6 耐水型 任意方向直接受到水的喷射也不会进入内部

7 防浸型 在规定的条件下即使浸在水中也不会进入内部

8 水中型 长时间浸没在一定压力的水中照样能使用

9 防湿型 在相对湿度大90%以上的湿气时照样能使用


防止危险

A手背

B手指

C工具

D金属线


专门信息

H高压设备

M 做防水试验时试样运行

S 做防水试验时试样静止

W气候条件


IP试验

范围

防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8

等级防水

⑴IPX 1

方法名称:垂直滴水试验

试验设备:滴水试验装置

试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于 200mm

试验条件:滴水量为 10.05 mm/min

持续时间:10 min


⑵IPX 2

方法名称:倾斜 15°滴水试验

试验设备:滴水试验装置

试样放置:使试样的一个面与垂线成 15°角,样品顶部至滴水口的距离不大于 200mm。每试验完一个面后,换另一个面,共四次。

试验条件:滴水量为 30.5 mm/min

持续时间:4×2.5 min(共10 min)


⑶IPX 3

方法名称:淋水试验

试验方法:

a。摆管式淋水试验

试验设备:摆管式淋水溅水试验装置

试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于 200mm ,样品台不旋转。

试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min ,淋水时,摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°,共 120°。每次摆动(2×120°) 约 4s

试验时间:连续淋水 10 min


b。喷头式淋水试验

试验设备:手持式淋水溅水试验装置

试样放置:使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间

试验条件:试验时应安装带平衡重物的挡板,水流量为 10 L/min

试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积),最少 5 min


⑷IPX 4

方法名称:溅水试验

试验方法:

a.摆管式溅水试验

试验设备和试样放置:与上述 IPX 3 之 a 款均相同;

试验条件: 除后述条件外,与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°,共约 360°。每次摆动 (2×360°) 约 12s

试验时间:与上述 IPX 3 之 a 款均相同 (即10 min)。


b.喷头式溅水试验

试验设备和试样放置:与上述 IPX 3 之 b 款均相同;

试验条件:拆去设备上安装带平衡重物的挡板,其余与上述 IPX 3 之 b 款均相同;

试验时间:与上述 IPX 3 之 b 款均相同, 即按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 5min


⑸IPX 5

方法名称:喷水试验

试验设备:喷嘴的喷水口内径为 6.3mm

试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ,水流量为 12.5 L/min (750 L/h)

试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 3 min


⑹IPX 6

方法名称:强烈喷水试验;

试验设备:喷嘴的喷水口内径为 12.5 mm

试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ,水流量为 100 L/min (6000 L/h)

试验时间:按被检样品外壳表面积计算,每平方米为 1 min(不包括安装面积)最少 3 min


⑺IPX 7

方法名称:短时浸水试验

试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m。试样顶部到水面距离至少为 0.15m

试验时间: 30 min


⑻IPX 8

方法名称: 持续潜水试验;

试验设备,试验条件和试验时间: 由供需(买卖)双方商定,其严酷程度应比 IPX 7 高。

注意:另外,许多户外用电子产品也在强调漂浮能力



IP 表示Ingress Protection(进入防护).IEC IP防护等级是电气设备安全防护的重要. IP等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法,这套系统得到了多数欧洲国家的认可,国际电工协会IEC(International Electro Technical Commission)起草,并在IED529(BS EN 60529:1992)外包装防护等级(IP code)中宣布。

IP(INGRESS PROTECTION)防护等级和防水试验所依据的标准有:

1)由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草国际防护和防水试验标准:国际电工委员会标准IEC 529 – 598

2)国标GB 700 – 86

3)GB 4208-2008 外壳防护等级(IP代码)等。
